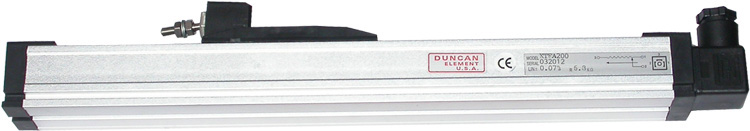

KTFA系列位移传感器（
4-20mA电流输出）
美国BEI DUNCAN公司超精密度导电塑料基片以及铂金电刷组装而成的直线位移传感器（俗称电子尺，电阻尺），量程75-1000mm,线性度达到0.05% ，重复精度0.013mm .寿命一亿次， 适用于注塑机，木工机械，印刷机，电子尺，机器人,工程监测，电脑控制运动器械等需要精确测量位移的场合。本产品输出信号为4-20mA电流.
KTFA系列位移传感器（电子尺）特性
| KTFA
电子尺 |
100 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | 375 | 400 | 450 | 500 | 525 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 | ||
| 总电气行程（T.E) | mm | 102 | 152 | 180 | 205 | 229 | 255 | 305 | 355 | 381 | 405 | 457 | 505 | 533 | 610 | 655 | 705 | 762 | 805 | 855 | 914 | 1016 | |
| 有效电气行程（A.E) |
mm | 100 | 150 | 177 | 203 | 226 | 253 | 302 | 353 | 378 | 403 | 455 | 503 | 531 | 607 | 653 | 703 | 759 | 803 | 853 | 912 | 1013 | |
| 输出信号 | mA | 4--20mA | |||||||||||||||||||||
| 工作电压 | V | 12--24V | |||||||||||||||||||||
| 线性精度 | +- | 0.07% |
0.05% |
||||||||||||||||||||
| 机械行程（M.T) | mm | 104 | 155 | 181 | 207 | 231 | 258 | 307 | 358 | 384 | 409 | 460 | 508 | 536 | 612 | 658 | 709 | 765 | 809 | 859 | 917 | 1019 | |
| 分辨率 | 无穷小 |
||||||||||||||||||||||
| 使用温度 | ℃ | -55
-- +125 |
|||||||||||||||||||||

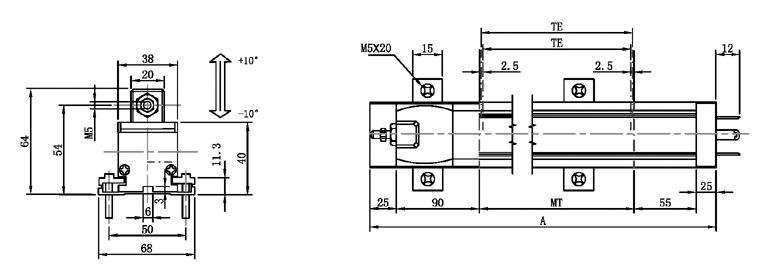

| 尺寸A | mm | 300 | 351 | 376 | 402 | 427 | 453 | 503 | 554 | 580 | 605 | 656 | 707 | 732 | 808 | 859 | 910 | 961 | 1020 | 1062 | 1113 | 1215 | |
