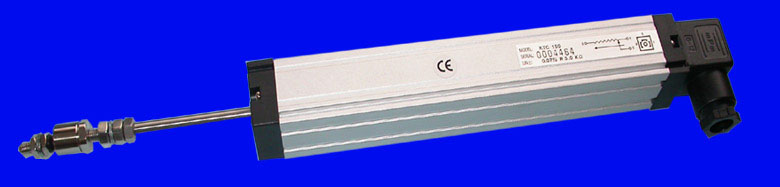

美国BEI DUNCAN公司超精密度导电塑料基片以及铂金电刷组装而成的直线位移传感器（俗称电子尺，电阻尺），量程75-1000mm,线形度达到0.05% ，重复精度0.013mm .寿命一亿次， 适用于注塑机，木工机械，印刷机，电子尺，机器人,工程监测电脑控制运动器械等需要精确测量位移的场合。本产品输出信号为电阻输出，通常需将电阻信号转换成电压`电流输出或RS485输出及RS232输出，因此我司为广大客户提供输出转换设备：数显表»»
KTC系列位移传感器（电子尺）特性
| KTC
SERIES |
75 | 100 | 130 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | 375 | 400 | 450 | 500 | 525 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 | ||
| 总电气行程（T.E) | mm | 76 | 102 | 132 | 152 | 180 | 205 | 229 | 255 | 305 | 355 | 381 | 405 | 457 | 505 | 533 | 610 | 655 | 705 | 762 | 805 | 855 | 914 | 1016 | |
| 有效电气行程（A.E) |
mm | 75 | 100 | 130 | 150 | 177 | 203 | 226 | 253 | 302 | 353 | 378 | 403 | 455 | 503 | 531 | 607 | 653 | 703 | 759 | 803 | 853 | 912 | 1013 | |
| 电阻值+-20% | K ohm | 2.5 | 3.4 | 4.4 | 5.0 | 5.8 | 6.8 | 2.4 | 2.6 | 3.2 | 3.7 | 4.0 | 4.3 | 4.8 | 5.3 | 5.6 | 6.4 | 6.9 | 7.5 | 8.0 | 8.5 | 9.1 | 9.6 | 10.7 | |
| 线性精度 | +-0.07% |
+-0.05% |
|||||||||||||||||||||||
| 机械行程（M.T) | mm | 80 | 106 | 136 | 156 | 184 | 209 | 233 | 259 | 309 | 359 | 385 | 409 | 461 | 509 | 537 | 614 | 659 | 709 | 766 | 809 | 859 | 918 | 1020 | |
| 分辨率 | 无穷小 |
||||||||||||||||||||||||
| 电流强度 | mA | <
1 |
|||||||||||||||||||||||
| 使用温度 | ℃ | -55
-- +125 |
|||||||||||||||||||||||

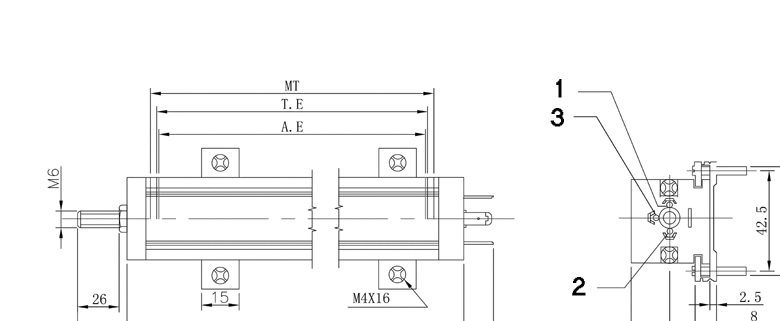

| 尺寸A | mm | 140 | 166 | 194 | 216 | 244 | 269 | 293 | 319 | 369 | 419 | 445 | 469 | 521 | 569 | 597 | 674 | 719 | 769 | 826 | 869 | 919 | 978 | 1080 | |
可显示位移数值，电流/电压输出，选配RS232/RS485接口，继电器报警
电流/电压输出 电位器编码器位移传感器(电子尺)专业生产及销售商
